Pequenas Centrais Hidrelétricas (PCH): o que é e como funciona?

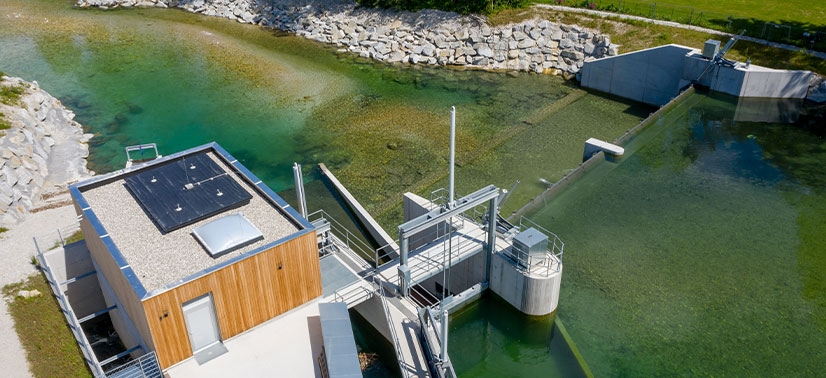

O que é uma PCH?

Uma Pequena Central Hidrelétrica (PCH) é uma usina de geração de energia elétrica que utiliza o potencial hidráulico de um curso d'água para produzir eletricidade. As PCHs são caracterizadas por terem uma capacidade instalada que varia geralmente entre 1 megawatt (MW) e 30 MW, embora essa classificação possa variar de acordo com a regulamentação de cada país.

Elas representam uma alternativa para a geração de energia, especialmente em regiões com recursos hídricos abundantes.

Características principais das PCHs

• Capacidade de geração: entre 1 MW e 30 MW.
• Impacto ambiental: geralmente têm um menor impacto ambiental em comparação com grandes hidrelétricas, pois requerem menores áreas de alagamento e podem preservar melhor a fauna e a flora locais.
• Construção e operação: são menos complexas e mais rápidas de construir do que grandes usinas hidrelétricas, e muitas vezes podem ser construídas e operadas por empresas de menor porte ou até mesmo comunidades locais.
• Localização: podem ser instaladas em rios e córregos menores, que não seriam economicamente viáveis para grandes projetos hidrelétricos.
• Flexibilidade: possuem maior flexibilidade para se integrar a redes elétricas locais ou regionais, e podem ser uma boa solução para fornecer energia em áreas remotas.

Como funciona uma PCH?

O funcionamento de uma PCH baseia-se na conversão da energia potencial da água em energia elétrica. Esse processo envolve várias etapas e componentes, que trabalham em conjunto para gerar eletricidade de forma eficiente e sustentável.

Componentes principais de uma PCH:

• Barragem ou represa: uma estrutura que retém a água do rio, criando um reservatório. A água armazenada possui energia potencial devido à sua elevação.
• Canal de adução: conduz a água do reservatório até a casa de força (usina). Pode ser um canal aberto ou um tubo fechado, conhecido como conduto forçado.
• Casa de força: contém os equipamentos principais de geração, incluindo a turbina e o gerador.
• Turbina hidráulica: dispositivo que converte a energia potencial e cinética da água em energia mecânica rotativa. Existem diferentes tipos de turbinas, como as de reação (Francis, Kaplan) e as de ação (Pelton), dependendo da altura de queda e do fluxo de água.
• Gerador: conectado à turbina, converte a energia mecânica rotativa em energia elétrica.
• Transformador: ajusta a tensão da energia elétrica gerada para ser compatível com a rede de transmissão ou distribuição.
• Linha de transmissão: transporta a energia elétrica gerada até o ponto de consumo ou integração com a rede elétrica.


Funcionamento Passo a Passo de uma PCH:

• A barragem retém a água do rio, criando um reservatório e acumulando energia potencial.
• A água do reservatório é conduzida até a casa de força através do canal de adução ou conduto forçado. A altura da queda da água é um fator crucial para a eficiência da geração.

• A água em alta pressão e velocidade atinge as pás da turbina, fazendo com que ela gire. A energia potencial da água é convertida em energia cinética e, em seguida, em energia mecânica rotativa.

• O gerador, acoplado à turbina, converte a energia mecânica rotativa em energia elétrica.

• A energia elétrica gerada é passada pelo transformador para ajustar sua tensão e torná-la compatível com a rede elétrica.

• A energia elétrica é transportada pelas linhas de transmissão até os consumidores finais ou para a rede elétrica regional.


Vantagens da PCH em relação a grandes usinas

As Pequenas Centrais Hidrelétricas (PCHs) apresentam várias vantagens em relação às grandes usinas hidrelétricas, tanto do ponto de vista ambiental quanto econômico e social.

Menor impacto ambiental

As PCHs geralmente requerem menos área para alagamento, o que significa menor desmatamento e menor deslocamento de fauna e flora. Isso resulta em menos impacto sobre os ecossistemas locais.

Preservação de cursos d'água

Como a construção de barragens é menor ou até dispensada, o impacto sobre os cursos d'água e a qualidade da água é reduzido.

Menos emissões de gases de efeito estufa

A decomposição de matéria orgânica submersa em grandes reservatórios de hidrelétricas pode liberar gases de efeito estufa como metano e dióxido de carbono. As PCHs, com reservatórios menores ou inexistentes, reduzem essa emissão.

Menor custo de construção

A construção de PCHs é geralmente mais barata e rápida em comparação com grandes usinas hidrelétricas. Os custos com infraestrutura e materiais são menores.

Economia local

As PCHs podem estimular a economia local, criando empregos e promovendo o desenvolvimento da infraestrutura regional.

Facilidade de financiamento

Devido ao menor custo e menor risco associado, é mais fácil obter financiamento para projetos de PCHs.

Flexibilidade e escalabilidade

As PCHs podem ser construídas em etapas e ampliadas conforme a demanda. Elas também são mais flexíveis para se adaptar a variações sazonais do fluxo de água.

Menor complexidade

As PCHs possuem uma estrutura operacional menos complexa, facilitando a manutenção e operação.

Integração com redes locais

As PCHs podem ser facilmente integradas a redes elétricas locais e regionais, reduzindo perdas de transmissão e melhorando a estabilidade do fornecimento de energia.

Menor deslocamento de populações

A construção de PCHs tende a deslocar menos pessoas em comparação com grandes usinas, evitando problemas sociais e culturais associados ao deslocamento forçado de comunidades.

Desenvolvimento regional

As PCHs promovem o desenvolvimento das comunidades locais, proporcionando energia elétrica acessível e sustentável, além de contribuir para a infraestrutura local, como estradas e pontes.

Aceitação social

Projetos de PCHs costumam ter maior aceitação social devido ao seu menor impacto ambiental e social, o que facilita os processos de licenciamento e implementação.

Menor risco de desastres

A menor quantidade de água retida em reservatórios reduz o risco de inundações catastróficas em caso de falha da barragem.

Energia sustentável

As PCHs contribuem para a matriz energética sustentável ao utilizar uma fonte renovável e limpa de energia, diminuindo a dependência de combustíveis fósseis.

Diferenças de PCH e UHE

As Pequenas Centrais Hidrelétricas (PCHs) e as Usinas Hidrelétricas de Grande Porte (UHEs) diferem em vários aspectos, incluindo capacidade de geração, impacto ambiental, custo, complexidade de construção, e impacto social.

Capacidade de geração

PCHs: Capacidade instalada entre 1 megawatt (MW) e 30 MW, embora esse limite possa variar conforme a regulamentação local.

UHEs: Capacidade instalada superior a 30 MW, podendo chegar a milhares de megawatts.

Impacto ambiental

PCHs: Menor área de alagamento, resultando em menor impacto sobre a fauna e a flora locais. Menor interferência no curso natural dos rios e menores alterações no ecossistema aquático.

UHEs: Grandes áreas de alagamento, o que pode levar a deslocamento significativo de fauna e flora. Alterações substanciais no curso dos rios, afetando ecossistemas aquáticos e terrestres.

Custo e complexidade de construção

PCHs: Menor custo de construção devido à escala reduzida. Menor complexidade na construção e operação. Tempo de construção mais curto.

UHEs: Altos custos de construção devido à escala e à complexidade das obras. Maior complexidade na gestão de grandes volumes de água e na operação da usina. Tempo de construção mais longo.

Impacto social

PCHs: Menor deslocamento de populações, pois os projetos geralmente requerem menos terra. Menos impactos sociais adversos, facilitando a aceitação e licenciamento.

UHEs: Potencialmente grande deslocamento de comunidades, o que pode gerar conflitos sociais e culturais. Maior desafio em termos de reassentamento e compensação das populações afetadas.

Flexibilidade e escalabilidade

PCHs: Maior flexibilidade para se adaptar a variações sazonais de fluxo de água. Possibilidade de expansão modular e gradual.

UHEs: Menor flexibilidade devido ao grande volume de água e à infraestrutura massiva. Expansão geralmente requer grandes projetos adicionais.

Integração com redes elétricas

PCHs: Facilmente integradas a redes elétricas locais e regionais, reduzindo perdas de transmissão. Podem ser usadas para fornecer energia a áreas remotas e menos desenvolvidas.

UHEs: Geralmente integradas a redes elétricas nacionais ou inter-regionais, com maiores perdas de transmissão devido à distância. Destinadas a fornecer energia para grandes áreas metropolitanas e industriais.

Sustentabilidade e segurança

PCHs: Menor risco de desastres como inundações catastróficas em caso de falha da barragem. Contribuem para a matriz energética sustentável com menor impacto ambiental.

UHEs: Maior risco associado ao rompimento de grandes barragens, que pode causar inundações devastadoras. Também contribuem para a matriz energética sustentável, mas com um impacto ambiental maior.

Economia local e desenvolvimento

PCHs: Benefícios econômicos mais diretos e locais, estimulando o desenvolvimento das comunidades próximas. Geração de empregos locais durante a construção e operação.

UHEs: Benefícios econômicos mais amplos e de longo prazo, mas menos focados nas comunidades locais. Maior impacto econômico devido à escala do projeto e à quantidade de energia gerada.

Diferenças entre PCH e CGH

CGH é a sigla para Central Geradora Hidrelétrica, sendo que a principal diferença em relação a uma PCH é a capacidade instalada.

Enquanto a PCH pode ter até 30 MW de capacidade instalada de geração, uma CGH pode ter até 5MW.

Como consequência, outra grande diferença é o porte. Naturalmente, a PCH possui um porte de instalação muito maior e robusto.

Além disso, entre outras diferenças está o local de instalação. Enquanto uma PCH costuma ser instalada em cursos d’água e rios maiores, uma CGH pode ser encontrada até mesmo em pequenas quedas d´água.

A importância das PCH para o setor energético brasileiro

As PCHs são relevantes para o setor energético brasileiro devido à sua capacidade de fornecer energia sustentável, apoiar o desenvolvimento regional, reduzir impactos ambientais e contribuir para a segurança energética.

Aqui estão alguns pontos que destacam a importância das PCHs para o setor energético do Brasil:

• Complementaridade: as PCHs contribuem para a diversificação da matriz energética, reduzindo a dependência de grandes usinas hidrelétricas e outras fontes de energia como termelétricas e energia fóssil.
•   Sustentabilidade: ao integrar fontes de energia renovável e de menor impacto ambiental, as PCHs ajudam a tornar a matriz energética mais sustentável.
• Menor alagamento: as PCHs requerem áreas de alagamento menores do que grandes hidrelétricas, reduzindo a perda de biodiversidade e impactos ecológicos.
•   Preservação de ecossistemas: com menor intervenção em rios e áreas naturais, as PCHs preservam melhor os ecossistemas locais.

• Geração de empregos: a construção e operação de PCHs geram empregos locais, promovendo o desenvolvimento econômico das regiões onde estão localizadas.
•   Infraestrutura local: o desenvolvimento de PCHs pode impulsionar a infraestrutura local, como estradas, pontes e redes de eletricidade, beneficiando as comunidades.

• Proximidade ao consumo: PCHs podem ser construídas próximas aos locais de consumo, o que reduz as perdas de energia durante a transmissão e melhora a eficiência energética.
•   Redes locais: facilita a integração com redes elétricas locais, proporcionando uma fonte de energia mais estável e confiável para comunidades remotas.

• Adaptação a condições locais: as PCHs são flexíveis e podem ser adaptadas às condições específicas dos rios e regiões, permitindo uma implementação mais fácil e eficaz.
•   Expansão modular: podem ser expandidas de forma modular, permitindo um crescimento gradual conforme a demanda por energia aumenta.

• Menor risco de desastres: com reservatórios menores, as PCHs apresentam menor risco de grandes desastres, como rompimentos de barragens que podem causar inundações catastróficas.
•   Estabilidade de fornecimento: Contribuem para a estabilidade do fornecimento de energia, especialmente em períodos de seca, quando os reservatórios de grandes usinas hidrelétricas estão baixos.

• Redução de emissões: as PCHs, como fontes de energia renovável, ajudam o Brasil a cumprir suas metas de redução de emissões de gases de efeito estufa, contribuindo para os compromissos climáticos internacionais.
• Energia limpa: promovem a geração de energia limpa, diminuindo a necessidade de usinas termelétricas que utilizam combustíveis fósseis.
