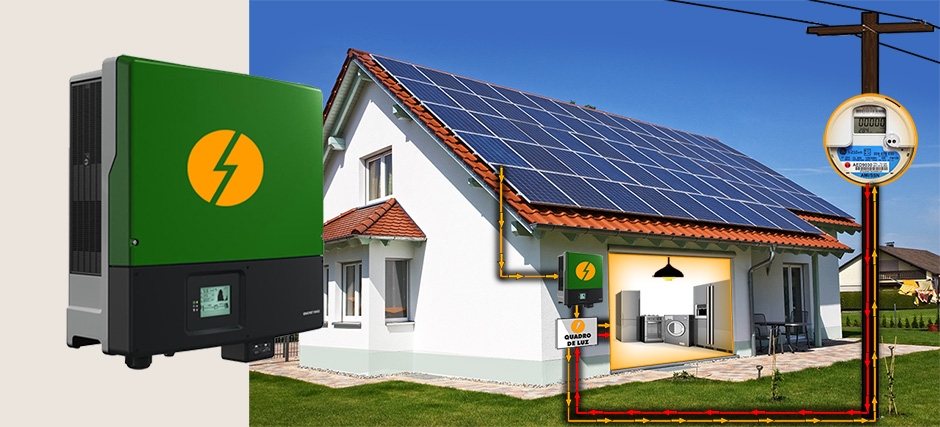

Inversor Grid Tie

Um inversor Grid Tie é um inversor solar especialmente utilizado em sistemas fotovoltaicos conectados na rede elétrica. Ele converte a eletricidade produzida pelos painéis solares de corrente continua (CC) em corrente alternada (CA) na tensão adequada para a sua casa ou empresa.

Inversor Grid Tie

O que é um Inversor Grid Tie?

Um inversor Grid Tie é um inversor solar que converte a eletricidade produzida pelos painéis solares de corrente continua (CC) em corrente alternada (CA) na tensão adequada para a sua casa ou empresa. A principal característica de um inversor Grid-Tie é que ele é feito para se interligar com a rede da concessionária (distribuidora de energia), sincronizando sua frequência (Hz) e tensão de saída (V) com a mesma, e se desconectar da rede quando esta deixa de fornecer energia, como por exemplo, devido a desligamentos para reparo ou falhas na rede.


Inversor Grid Tie para leigos

De uma forma simples, o inversor grid tie é um inversor inteligente, que transforma e sincroniza a energia fornecida pelos seus painéis solares com a energia que você já usa na sua casa ou empresa. Desta forma pode usar a energia do sol para alimentar todos os seus utensílios elétricos.
O seu segundo papel mais importante é garantir a segurança: O inversor Grid Tie percebe quando a rede elétrica da distribuidora esta sem energia e isola o sistema fotovoltaico da rede.

Como funciona o Inversor Grid Tie

O inversor grid tie funciona captando a energia dos painéis solares em corrente continua e convertendo ela para corrente alternada. O inversor grid tie usa um oscilador para sincronizar a sua frequência com a da rede elétrica da distribuidora em 60Hz e limita a voltagem para que ela não fique nem acima nem abaixo da rede (Existe uma pequena margem para esta oscilação permitida por lei, pois a nossa rede elétrica não é muito estável e a energia na rede oscila o tempo todo. Desta forma o inversor precisa tolerar as oscilações da rede caso contrário ficaria se desligando).
Inversores Grid-tie também são projetados para se desligar rapidamente da rede caso a rede caia ou falte luz. Este é um requisito internacional de segurança que garante que em caso de um apagão, o inversor grid tie será desligado para evitar que a energia do sistema fotovoltaico chegue até a rede da distribuidora e cause um acidente (por exemplo um choque em quem esteja trabalhando na rede naquele momento).

Tecnologias de Inversor Grid Tie

As principais tecnologias disponíveis para inversores grid-tie incluem transformadores de alta frequência, transformadores de baixa frequência, ou sem transformadores (transformerless grid tie inverter). Os transformadores de alta frequência em vez de converter corrente contínua diretamente a 110V ou 220V, empregam um processo computadorizado de multi-passos, que envolve a conversão da energia de alta frequência de AC e, em seguida, de volta para DC e, em seguida, para a tensão de saída AC final. Já os inversores sem transformador são mais leves e mais eficientes do que os inversores grid tie com transformadores.

Características do Inversor Grid Tie – Entendendo a folha de dados

Os fabricantes de inversor grid tie publicam folhas de dados sobre os diversos modelos de inversores que eles fabricam. O conteúdo e terminologia podem variar um pouco de acordo com o fabricante, mas de um modo geral a folha de dados de um inversor grid tie deve conter:

Potência Nominal de Saída (Rated Output Power):

Este valor é fornecido em watts ou kilowatts. Significa a potência máxima de saída do Inversor.

Tensão de Saída (Output Voltage):

Este valor indica em que tipo de tensão de rede o inversor grid tie pode ser conectado. Para inversores menores que são projetados para uso residencial, a tensão de saída é geralmente 110V ou 220V. Para uso em indústrias normalmente se utiliza um inversor com saída trifásica de 380V.

Eficiência Máxima (Peak Efficiency):

A eficiência máxima do inversor grid tie indica a eficiência mais alta que ele pode atingir. A grande maioria de inversores grid tie no mercado possui eficiência acima de 94 ou 95%. Ou seja, até 6% da energia produzida pelos painéis solares é perdida no processo de inversão de CC para CA.
Dica: não compre um inversor grid tie com eficiência máxima menor que 94% pois ele será de baixa qualidade.

Eficiência EU ou CEC:

São valores de eficiência medidos por laboratórios na Califórnia ou Europa e representam um valor de eficiência mais perto de nossa realidade. Ou seja, é a eficiência do inversor grid tie em condições reais onde existe humidade e calor.

Corrente máxima de entrada (Maximum Imput Current):

Esta é a quantidade máxima de corrente contínua que o inversor grid tie pode receber.

Corrente máxima de saída:

Quantidade máxima de corrente alternada que o inversor pode fornecer.

Quantidade de MPPT (Number of MPPT):

A grande maioria dos inversores grid tie possui 1 MPPT. O MPPT serve para maximizar o desempenho do inversor. Se você pretende instalar painéis em duas posições diferentes, por exemplo, em duas águas diferentes de seu telhado como N e L, então o seu inversor precisa ter 2 MPPTs caso contrário o seu sistema fotovoltaico não funcionará direito.

Faixa de MPPT (MPPT Voltage Range):

Isto representa a faixa de tensão de entrada em CC na qual o inversor grid tie irá operar. O projetista do sistema fotovoltaico deve configurar as strings de forma que, durante a maior parte do ano, a tensão (V) da string esteja dentro desta gama.
Obs 1: String é o nome dado para painéis fotovoltaicos interconectados em série.
Dica: A faixa de MPPT varia de inversor para inversor, o mais importante para que o seu sistema fotovoltaico tenha um bom desempenho é que as Strings sejam dimensionadas para ficarem o mais perto possível da tensão máxima de entrada em CC.
Ex: Se um inversor grid tie de 3200Watts possui uma faixa de MPPT de 175V a 500V, e os seus painéis solares de 260Watts possuem 37Volts, então para se atingir o desempenho máximo do sistema fotovoltaico deve-se utilizar 12 painéis em série totalizando 444V na string.

Grau de Proteção IP (Protection Rating):

Níveis de classes de proteção IP ou grau de proteção IP são padrões internacionais definidas pela norma IEC 60529 para classificar e avaliar o grau de proteção contra poeira, contato acidental e água do inversor grid tie. A maioria dos inversores são classificados para instalação ao ar livre com IP45 (sem proteção contra poeira) ou IP65 (à prova de poeiras). Os inversores que você instala na parte externa de usa casa ou empresa devem ter grau de proteção IP65. Caso eles não tenham este grau e apresentem algo como IP 64 ou menor, recomendamos instalar ele em local protegido da chuva e poeira.

atingir o desempenho máximo do sistema fotovoltaico deve-se utilizar 12 painéis em série totalizando 444V na string.

Encontre o fornecedor mais perto de você

Aqui no Portal Solar você encontra os melhores fornecedores de energia solar, são milhares de empresas cadastradas prontas para te atender. Procure por uma empresa verificada, simule o custo do seu gerador de energia solar ou veja qual é o melhor plano de financiamento para o seu bolso! Escolha uma das 3 opções abaixo:

Financiamento Para Energia Solar BV   Simulador Solar - Simulador de Preços de Energia Solar   Orçamento Energia Solar - Empresas de Energia Solar



Lista de modelos de Inversores Grid Tie

Os principais modelos de Inversor Grid vendidos no Brasil estão listados abaixo. Clique no link em cada modelo para baixar a ficha de dados do inversor:

Inversor Grid Tie Fronius - Modelos: Galvo 1.5, Galvo 2.0, Galvo 2.5 e Galvo 3.0

Potência Nominal (Watts):  1.500W, 2.000W, 2.500W e 3.000W Inversor Grid Tie Fronius - Modelos: Galvo 1.5, Galvo 2.0, Galvo 2.5 e Galvo 3.0
Monofásico, 220V
Transformador
Quantidade de MPPT: 1
Eficiência Máxima: 95,9%
Fator de Proteção: IP55
Altura x Largura x Profundidade e Peso:  645 x 431 x 204 mm - 16,8kg

Inversores Grid Tie Fronius - Modelos: Primo 3.0-1, PRIMO 3.5-1, PRIMO 3.6-1, PRIMO 4.0-1 e PRIMO 4.6-1

Potência Nominal (Watts):  3.000W, 3.500W, 3.600W, 4.000 e 4.600W Inversores Grid Tie Fronius - Modelos: Primo 3.0-1, PRIMO 3.5-1, PRIMO 3.6-1, PRIMO 4.0-1 e PRIMO 4.6-1
Monofásico, 220V
Sem Transformador
Quantidade de MPPT: 2
Eficiência Máxima: 97.7%
Fator de Proteção: IP65
Altura x Largura x Profundidade e Peso: 645 x 431 x 204 mm - 21,5kg

Inversores Grid Tie Fronius - Modelos SYMO 10.0-3 208/240, SYMO 12.0-3 208/240 e SYMMO 15.0-3 48/240

Potência Nominal (Watts):  10.000W, 12.000W e 15.000W Inversores Grid Tie Fronius - Modelos SYMO 10.0-3 208/240, SYMO 12.0-3 208/240 e SYMMO 15.0-3 48/240
Trifásico, 220V
Sem transformador
Quantidade de MPPT: 2, 2 e 1
Eficiência Máxima: 97, 97 e 97,3%
Fator de Proteção: ---
Altura x Largura x Profundidade e Peso: 511 x 724 x 227 mm - 29, 29 e 42kg

Inversores Grid Tie Fronius - Modelos ECO 25.0-3-S e ECO 27.0-3-S Inversores Grid Tie Fronius - Modelos ECO 25.0-3-S e ECO 27.0-3-S

Potência Nominal (Watts):  25.000W e 26.000W
Trifásico, 220V
Sem transofrmador
Quantidade de MPPT: 1
Eficiência Máxima: 98,2 e 98,3%
Fator de Proteção: IP66
Altura x Largura x Profundidade e Peso: 725 x 510 x 225 mm - 35,7kg

Inversores Grid Tie Fronius - Modelos AGILO 75.0-3 e AGILO 100.0-3 Inversores Grid Tie Fronius - Modelos AGILO 75.0-3 e AGILO 100.0-3

Potência Nominal (Watts):  75.000W e 100.000W
Trifásico, 220V
Transformador
Quantidade de MPPT: 1
Eficiência Máxima: 97,3 e 97,2%
Fator de Proteção: IP54
Altura x Largura x Profundidade e Peso: 1.800 x 1.100 x 700 mm - 760kg e 834kg

Inversor Grid Tie WEG - Modelo SIW300 M015 - 1500Watts Inversor Grid Tie WEG - Modelo SIW300 M015 - 1500Watts

Potência Nominal - 1500 Watts
Quantidade de MPPT: 1
Eficiência Máxima: 97,2%
Fator de Proteção: IP65
Largura x Altura x Profundidade e Peso: 460mm x 357mm x 122mm - 9,2kg
Inversor Grid Tie WEG - Modelo SIW300 M015 - 1500Watts


Inversor Grid Tie WEG - Modelo SIW300 M025 - 2500Watts Inversor Grid Tie WEG - Modelo SIW300 M025 - 2500Watts

Potência Nominal - 2500 Watts
Quantidade de MPPT: 1
Eficiência Máxima: 97,2%
Fator de Proteção: IP65
Largura x Altura x Profundidade e Peso: 460mm x 357mm x 122mm - 9,2kg

Inversor Grid Tie WEG - Modelo SIW300 M050 - 5000Watts Inversor Grid Tie WEG - Modelo SIW300 M050 - 5000Watts

Potência Nominal - 5.000 Watts
Quantidade de MPPT: 2
Eficiência Máxima: 97%
Fator de Proteção: IP65
Largura x Altura x Profundidade e Peso: 490mm x 519mm x 185mm - 26kg

Inversor Grid Tie WEG - Modelo SIW500 ST010 - 10.000Watts Inversor Grid Tie WEG - Modelo SIW500 ST010 - 10.000Watts

Potência Nominal - 10.000 Watts
Quantidade de MPPT: 2
Eficiência Máxima: 98%
Fator de Proteção: IP65
Largura x Altura x Profundidade e Peso: 470mm x 730mm x 240mm - 37kg

Inversor Grid Tie WEG - Modelo SIW500 ST010 - 10.000Watts


Inversor Grid Tie WEG - Modelo SIW500 ST012 - 12.000Watts Inversor Grid Tie WEG - Modelo SIW500 ST012 - 12.000Watts

Potência Nominal - 12.000 Watts
Quantidade de MPPT: 2
Eficiência Máxima: 98,3%
Fator de Proteção: IP65
Largura x Altura x Profundidade e Peso: 470mm x 730mm x 240mm - 38kg

Inversor Grid Tie WEG - Modelo SIW500 ST012 - 12.000Watts


Inversor Grid Tie WEG - Modelo SIW500 ST015 - 15.000Watts Inversor Grid Tie WEG - Modelo SIW500 ST015 - 15.000Watts

Potência Nominal - 15.000 Watts
Quantidade de MPPT: 2
Eficiência Máxima: 98%
Fator de Proteção: IP65
Largura x Altura x Profundidade e Peso: 665mm x 690mm x 265mm - 50kg

Inversor Grid Tie WEG - Modelo SIW500 ST015 - 15.000Watt


Inversor Grid Tie WEG - Modelo SIW600 T20-44 - 20.000Watts Inversor Grid Tie WEG - Modelo SIW600 T20-44 - 20.000Watts

Potência Nominal - 20.000 Watts
Quantidade de MPPT: 2
Eficiência Máxima: 98%
Fator de Proteção: IP65
Largura x Altura x Profundidade e Peso: 583mm x 620mm x 318mm - 50kg

Inversor Grid Tie WEG - Modelo SIW600 T20-44 - 20.000Watts


Inversor Grid Tie WEG - Modelo SIW500 ST025 - 25.000Watts Inversor Grid Tie WEG - Modelo SIW500 ST025 - 25.000Watts

Potência Nominal - 25.000 Watts
Quantidade de MPPT: 2
Eficiência Máxima: 98,3%
Fator de Proteção: IP65
Largura x Altura x Profundidade e Peso: 661mm x 682mm x 264mm - 61kg

Baixe aqui a ficha técnica


Inversor Solar Grid Tie EcoSolys - Modelo ecoS-1000-220V - 1000Watts Inversor Solar Grid Tie EcoSolys - Modelo ecoS-1000-220V - 1000Watts

Potência Nominal: 1.000 Watts
Quantidade de MPPT: 1
Eficiência Máxima: 92%
Fator de Proteção: IP56
Largura x Altura x Profundidade e Peso: 315 x 295 x 150 mm - 8kg

Baixe aqui a ficha técnica do Inversor Solar Grid Tie EcoSolys - Modelo ecoS-1000-220V - 1000Watts


Inversor Solar Grid Tie EcoSolys - Modelo ecoS-2000 - 2000Watts

Inversor Solar Grid Tie EcoSolys - Modelo ecoS-2000 - 2000Watts

Potência Nominal: 2.000 Watts
Quantidade de MPPT: 1
Eficiência Máxima: 95%
Fator de Proteção: IP56
Largura x Altura x Profundidade e Peso: 315 x 345 x 150 mm - 10kg

Baixe aqui a ficha técnica: Inversor Solar Grid Tie EcoSolys - Modelo ecoS-2000 - 2000Watts


Inversor Solar Grid Tie EcoSolys - Modelo ecoS-5000 - 5000Watts

Inversor Solar Grid Tie EcoSolys - Modelo ecoS-5000 - 5000Watts

Potência Nominal: 5.000 Watts
Quantidade de MPPT: 2
Eficiência Máxima: 97%
Fator de Proteção: IP56
Largura x Altura x Profundidade e Peso: 315 x 345 x 150 mm - 13kg


Micro Inversor Grid Tie APSystem - Modelo YC500A/I - 500Watts

Potência Nominal - 500 Watts
Quantidade de MPPT: 1
Eficiência Máxima: 95.5%
Fator de Proteção: IP67
Largura x Altura x Profundidade e Peso: 221mm x 167mm x 29mm - 2,5kg
Baixe aqui a ficha técnica:
Micro Inversor Grid Tie APSystem - Modelo YC500A/I - 500Watts





Inversor Grid Tie PHB - Modelo PHB1500-SS - 1500Watts

Potência Nominal - 1500 Watts
Quantidade de MPPT: 1
Eficiência Máxima: 97%
Fator de Proteção: IP65
Largura x Altura x Profundidade e Peso: 355mm x 380mm x 130mm - 12kg
Baixe aqui a ficha técnica: Inversor Grid Tie PHB - Modelo PHB1500-SS - 1500Watts


Inversor Grid Tie PHB - Modelo PHB3000-SS - 3000Watts

Potência Nominal - 3000 Watts
Quantidade de MPPT: 2
Eficiência Máxima: 97%
Fator de Proteção: IP65
Largura x Altura x Profundidade e Peso: 355mm x 380mm x 130mm - 12kg

Inversor Grid Tie PHB - Modelo PHB4600-SS - 4600Watts

Potência Nominal - 4600 Watts
Quantidade de MPPT: 1
Eficiência Máxima: 97,8%
Fator de Proteção: IP65
Largura x Altura x Profundidade e Peso: 390mm x 417mm x 142mm - 18kg

Baixe aqui a ficha técnica: Inversor Grid Tie PHB - Modelo PHB4600-SS - 4600Watts


Inversor Grid Tie PHB - Modelo PHB 20K-DT - 20.000Watts

Potência Nominal - 20.000 Watts
Quantidade de MPPT: 2
Eficiência Máxima: 97,2%
Fator de Proteção: IP65
Largura x Altura x Profundidade e Peso: 650mm x 516mm x 203mm - 39kg

Baixe aqui a ficha técnica: Inversor Grid Tie PHB - Modelo PHB 20K-DT - 20.000Watts


Inversor Grid Tie B&B Power - Modelo SF1600TL - 1600Watts

Potência Nominal - 1600 Watts
Quantidade de MPPT: 1
Eficiência Máxima: 97,7%
Fator de Proteção: IP65
Largura x Altura x Profundidade e Peso: 386mm x 340mm x 159mm - 13,6kg

Baixe aqui a ficha técnica: Inversor Grid Tie B&B Power - Modelo SF1600TL - 1600Watts


Inversor Grid Tie B&B Power- Modelo SF3000TL - 3000Watts

Potência Nominal - 3000 Watts
Quantidade de MPPT: 1
Eficiência Máxima: 97,8%
Fator de Proteção: IP65
Largura x Altura x Profundidade e Peso: 386mm x 340mm x 159mm - 13,9kg

Baixe aqui a ficha técnica: Inversor Grid Tie B&B Power- Modelo SF3000TL - 3000Watts


Inversor Grid Tie B&B Power - Modelo SF5000TL - 5000Watts

Potência Nominal - 5000 Watts
Quantidade de MPPT: 1
Eficiência Máxima: 97,7%
Fator de Proteção: IP65
Largura x Altura x Profundidade e Peso: 386mm x 340mm x 159mm - 13,6kg

Inversor Grid Tie ABB - Modelo PVI-3.0-TL-OUTD-S - 3000Watts

Potência Nominal - 3000 Watts
Quantidade de MPPT: 1
Eficiência Máxima: 96,8%
Fator de Proteção: IP65
Largura x Altura x Profundidade e Peso: 325mm x 618mm x 222mm - 17.5kg
Baixe aqui a ficha técnica:
Inversor Grid Tie ABB - Modelo PVI-3.0-TL-OUTD-S - 3000Watts


Inversor Grid Tie ABB - Modelo PVI-3.6-TL-OUTD-S - 3600Watts

Potência Nominal - 3600 Watts
Quantidade de MPPT: 1
Eficiência Máxima: 96,8%
Fator de Proteção: IP65
Largura x Altura x Profundidade e Peso: 325mm x 618mm x 222mm - 17.5kg
Baixe aqui a ficha técnica:
Inversor Grid Tie ABB - Modelo PVI-3.6-TL-OUTD-S - 3600Watts


Inversor Grid Tie ABB - Modelo PVI-4.2-TL-OUTD-S - 4200Watts

Potência Nominal - 4200 Watts
Quantidade de MPPT: 2
Eficiência Máxima: 96,8%
Fator de Proteção: IP65
Largura x Altura x Profundidade e Peso: 325mm x 618mm x 222mm - 17.5kg
Baixe aqui a ficha técnica:
Inversor Grid Tie ABB - Modelo PVI-4.2-TL-OUTD-S - 4200Watts


Inversor Grid Tie ABB - Modelo PVI-5000-TL-OUTD-S - 5000Watts

Potência Nominal - 5000 Watts
Quantidade de MPPT: 2
Eficiência Máxima: 97%
Fator de Proteção: IP65
Largura x Altura x Profundidade e Peso: 325mm x 810mm x 222mm - 26kg
Baixe aqui a ficha técnica:
Inversor Grid Tie ABB - Modelo PVI-5000-TL-OUTD-S - 5000Watts


Inversor Grid Tie ABB - Modelo PVI-6000-TL-OUTD-S - 6000Watts

Potência Nominal - 6000 Watts
Quantidade de MPPT: 2
Eficiência Máxima: 97%
Fator de Proteção: IP65
Largura x Altura x Profundidade e Peso: 325mm x 810mm x 222mm - 26kg
Baixe aqui a ficha técnica:
Inversor Grid Tie ABB - Modelo PVI-6000-TL-OUTD-S - 6000Watts

ATENÇÂO: Você é um fabricante de inversores grid tie e o seu inversor esta homologado para ser vendido no Brasil mas ele não esta na nossa lista? Então entre em contato com a nossa equipe e forneça as fichas técnicas dos mesmos para avaliação.
