Energia solar para arquitetos: Aplicação do BIM a energia solar

Os sistemas fotovoltaicos foram desenvolvidos para ser adequar a edificações existentes que foram concebidas por seus arquitetos e engenheiros em uma época onde não tínhamos a energia fotovoltaica tão difundida no país. Se você é um arquiteto ou um engenheiro leia este artigo e veja como é possível aumentar o rendimento do sistema fotovoltaico se ele for considerado desde o planejamento inicial da edificação.

BIM – Building Information Modeling, ou Modelagem de Informação da construção é um conceito de modelagem que representa, digitalmente, através de ferramentas gráficas digitais, as características físicas e funcionais de uma edificação, integrando e compartilhando informações de forma a construir uma base realista para um determinado projeto. Facilitando a tomada de decisão durante todo o ciclo de vida de um projeto.

Tradicionalmente os projetos de edificações vinham sendo projetados em duas dimensões e com o BIM, além do conceito tridimensional, incorpora também informações sobre os elementos utilizados para o desenvolvimento do projeto como tempo (4D) e custo (5D).

O BIM mudou a forma de interação das mais diversas disciplinas do desenvolvimento de um projeto. A possibilidade de integração entre projetos arquitetônicos e paisagísticos com a engenharia estrutural e instalações elétricas vem garantindo a consistência dos projetos dando maior segurança a orçamentação e planejamento de obras. Desta forma considerando a possibilidade de se integrar fluxos financeiros, cronogramas de produção, recursos humanos, compras de materiais e serviços.

Ao longo do processo de desenvolvimento de um projeto, o BIM incorpora as alterações necessárias e atualiza todo o banco de dados. Ao fim do projeto, toda a informação é arquivada, gerando um registro histórico completo da obra, o qual será imprescindível na realização de reformas, contratos de seguro, pendências jurídicas e até demolição.

E a Energia Solar? Qual é o papel dela nesse panorama?

Na data em que esse artigo está sendo escrito (Julho/2016), estamos com apenas 4.000 (apx) sistemas de geração fotovoltaica conectados à rede de acordo com a&nbsp;<a href="https://www.portalsolar.com.br/a_regulamentacao_dos_creditos_de_energia.html">REN 482/2012</a>.&nbsp;Este número vem crescendo de forma exponencial. Em uma análise mais aprofundada sobre esse mercado verificamos que a esmagadora maioria dos projetos vem sendo implantados em edificações já existentes. Os&nbsp;<a href="https://www.portalsolar.com.br/como-funciona-energia-solar.html">sistemas fotovoltaicos</a>&nbsp;foram desenvolvidos para ser adequar a edificações que, quando concebidas, seus arquitetos e engenheiros sequer pensavam que essa solução seria tornaria relevante no futuro. &nbsp;

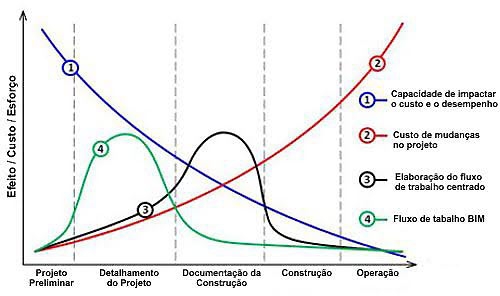

O gráfico abaixo representa bem o fluxo de trabalho com BIM e como ele otimiza os resultados de um projeto pelo simples fato de que o maior esforço de trabalho se concentra em fases de concepção do projeto (Projeto Preliminar/Detalhamento do projeto) e, consequentemente, tem maior capacidade de impactar os custos de desempenho do projeto de uma forma positiva

1 – Posição dos Painéis Solares: Orientação e inclinação de telhados.

As análises de produção de energia solar poderão ser otimizadas através da definição da orientação e inclinação de telhados;

De uma forma geral o ideal é que tenhamos o máximo de Sol sobre as&nbsp;<a href="https://www.portalsolar.com.br/placa-solar-preco.html">placas de energia solar</a>. Existem inúmeras ferramentas de análise de impacto por sombreamento que podem ser aplicados no projeto antes que ele seja construído visando aumentar as horas de sol disponível e, por consequência a produção de energia do sistema como um todo.



A influência das cargas dos módulos fotovoltaicos sobre a cobertura e, forças devido aos ventos (NBR 6123/88), poderão ser analisadas previamente, flexibilizando a tomada de decisão entre engenheiros calculistas e orçamentistas;

Análise prévia do lay-out do projeto e compatibilização do demais elementos arquitetônicos do projeto. Esse tipo de análise é indispensável em projetos&nbsp;<a href="https://www.portalsolar.com.br/paineis-solares-integrados-a-construcao-bipv.html">BIPV</a>&nbsp;–&nbsp;PAINÉIS SOLARES INTEGRADOS À CONSTRUÇÃO.



Além das análises é importante ressaltar que na grande maioria dos softwares BIM, o projetista trabalha com elementos com características físicas e não linhas (conhecidos layers dos softwares CAD convencionais). Cada módulo fotovoltaico é contabilizado como uma unidade e possui características técnicas próprias (dimensões de largura, comprimento e espessura, tipo de material, temperatura, peso, etc…) que enriquecem o banco de dados do projeto podendo ser utilizado em outras etapas.

<b>Orçamentos:</b> Existem inúmeras ferramentas que buscam insumos através dos bancos de dados de um projeto BIM. Essa interação simplifica os processos de orçamentação das obras fazendo com que cada inversor e módulo alocado no projeto será utilizado pelo projetista de instalações para definição de cabeamentos, eletrodutos e a quantidade de horas de eletricistas, ajudantes e engenheiros necessários para o trabalho. A apropriação dessas informações consequentemente será utilizada como referência de composição de custos para projetos futuro. Os custos do projeto terão menor margem para erro considerando a interação entre os projetistas em uma mesma plataforma em tempo real.

<b>Cronogramas físicos:</b>  A partir das quantidades de área de painéis fotovoltaicos definidos em projeto, demais insumos e horas de trabalho de equipe, é possível através de integração entre ferramentas de modelagem 3D e softwares como primavera e Project, a estruturação de cronogramas físicos do projeto.

Analisando a grande aceitação da&nbsp;<a href="https://www.portalsolar.com.br/energia-solar-no-brasil.html">energia solar no Brasil</a>, é importante que arquitetos e engenheiros tomem frente e incorporem a solução ainda na concepção dos seus projetos. O BIM é uma das metodologias de trabalho que tem mudado o mercado da construção por conta da otimização dos processos e por facilitar a incorporação de novos elementos para um público cada vez mais crítico e exigente.

No Portal Solar você pode buscar referências de empresas e especialistas em energia solar perto de você. Blocos para modelagem 3D e especificações técnicas de painéis de energia solar, inversores e demais componentes podem ser obtidos através de representantes de fabricantes listado no&nbsp;<a href="https://www.portalsolar.com.br/fornecedores/empresas-de-energia-solar">Mapa de Empresas de Energia Solar</a>. Caso queira informações práticas como área por kWp, peso das placas, geração de energia e outras coisas relacionadas visite a nossa página&nbsp;<a href="https://www.portalsolar.com.br/energia-solar-na-construcao-do-imovel.html">como preparar a sua construção para energia solar</a>.

Vou encerrar esse artigo deixando alguns links de algumas ferramentas BIM para os seus projetos

Vasari Autodesk&nbsp;<a href="http://sorevit.com/autodesk-vasari/">http://autodeskvasari.com/</a>

Archicad Ecodesigner&nbsp;<a href="http://www.graphisoft.com/archicad/ecodesigner_star/">http://www.graphisoft.com/archicad/ecodesigner_star/</a>

Solar Energy Analysis /Sketchup&nbsp;<a href="http://extensions.sketchup.com/pt-BR/content/solar-energy-analysis">http://extensions.sketchup.com/pt-BR/content/solar-energy-analysis</a>

Artigo de: Rafael Pereira – Especialista em Energia Solar Fotovoltaica e Analista de GD.
